COLECCIóN DE APA

Fabricante: Western Electric Company (Estados Unidos)

Periodo de fabricación: ca. 1914

Clasificación: Tecnología de las Comunicaciones – Telefonía Electromecánica

🟫 Descripción General

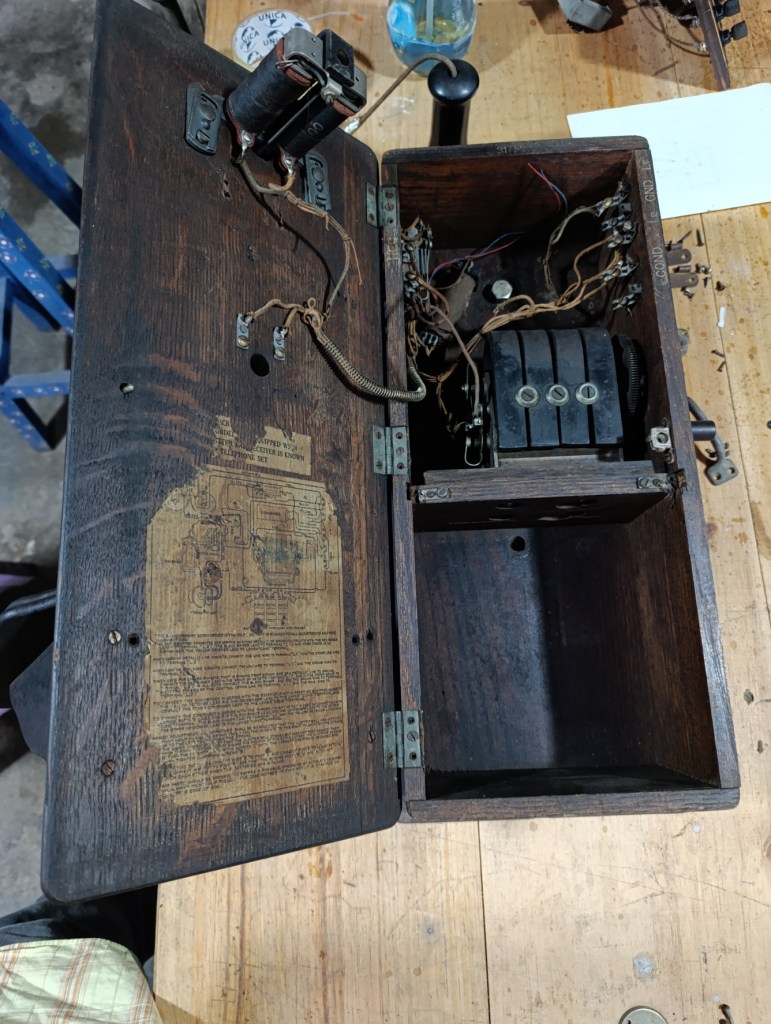

Conjunto telefónico de pared construido en caja de madera maciza con acabado barnizado. En su interior alberga un sistema electromecánico de magneto manual, característico de los teléfonos utilizados en redes rurales y centrales manuales. La tapa conserva el diagrama técnico original, elemento de alto valor documental y museográfico.

🔧 Componentes Identificados

• Generador de magneto rotativo, encargado de producir la señal de llamada.
• Bobinas de inducción y condensador, propios de los circuitos de transmisión analógica.
• Bornes de conexión: “LINE”, “COND”, “GND”.
• Placa técnica impresa con instrucciones de cableado, parcialmente legible.
• Espacio para ringer (timbre), que al instalarse completa el conjunto como Telephone Set 685A.
• Cableado interno original, con aislantes de época.

📡 Funcionamiento

El usuario accionaba la manivela lateral para generar corriente alterna, activando el timbre del receptor o de la central manual. La transmisión de voz se realizaba mediante un circuito de inducción que no requería alimentación externa, lo que hacía este sistema ideal para zonas rurales, instalaciones industriales y redes internas.

🏛️ Contexto Histórico

El modelo 685A fue ampliamente utilizado en:

• Comunidades rurales de Norteamérica y el Caribe
• Sistemas internos de comunicación en fábricas, escuelas y residencias
• Instalaciones donde coexistían telefonía manual y automática

Su diseño robusto, modular y de fácil mantenimiento lo convirtió en un estándar de la Western Electric durante más de tres décadas.

🖼️ Valor Patrimonial para la Colección APA

Este ejemplar representa una etapa clave en la evolución de las telecomunicaciones. Su integridad estructural, la presencia del diagrama original y la conservación de sus componentes internos lo convierten en una pieza de referencia para el estudio, preservación y divulgación de la historia tecnológica en Venezuela y América.
